多級泵 Stage Pump

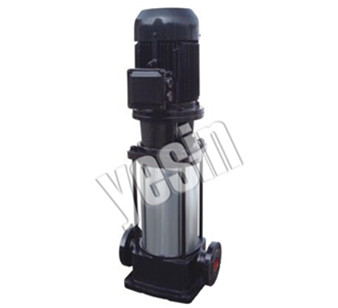

GDL型立式多級離心泵

流量范圍：1.4~194.4m³/h

揚程范圍：20~230m

介質溫度：-15℃＜T＜+105℃

環境溫度：不超過40℃

最高工作壓力：泵吸入口壓力+泵揚程≤2.5MPa

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

GDL型多級離心泵是我廠新泵型，具有節能、占地面積小、安裝方便、性能穩定等特點。GDL型多級離心泵外套用1Cr18Ni9Ti優質不銹鋼，軸封用耐磨機械密封，無泄漏，使用壽命長。以水力平衡解決軸向力，因而泵運轉平穩，低噪音，安裝條件優于DL型多級離心泵，可以簡便安裝于任一段水平管路中間。完全能滿足高層建筑、深井礦等的給排水及消防設施需要，是廣大行業冷熱水或一般介質、理化性質類似水等液體輸送的泵型。

應用領域

Applications Areas

主要用于高層建筑生活、消防、采暖、空調系統給水、賓館飯店、大型商場、寫字樓等高層建筑，工礦企業市政工程給排水、消防、噴淋系統給水及鍋爐給水、化工流程補給水等場合。

產品特點

Product Feautres

GDL型多級離心泵系統工作壓力為2.4Mpa，即泵的吸入壓力+泵揚程≦2.4MP，泵的靜壓試驗壓力3.6Mpa。訂貨時請注明系統工作壓力，若泵系統工作壓力超過2.4Mpa時，請?jiān)谟嗀洉r(shí)予以說明，以便另行設計、制造。GDL型多級立式離心泵可輸送≦105℃的清水或理化性質類似清水的其它液體。

立式結構，安裝調試方便，獨特設計的電機和泵體采用聯體機座，同心度，加工精度高，占地面積大大減少，縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式多級泵新的美感，使產品煥發藝術的魅力，可以和國外廠家多級泵媲美。軸承采用優質品牌精密軸承，精度高，可靠性好，壽命長。

軸封采用填料或機械密封，后者為前者的改進型：采用不銹鋼、鈦化鎢、氟橡膠等材料制成，耐高溫，運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

葉輪及轉動磨擦件均采用合金制造，耐腐蝕，不生銹，同時可避免產生銹水，堵塞噴淋等消防器件，延長了泵使用壽命。

型號意義

Model Significance

例：80GDL36-12×5

80-進出口直徑

GDL系列立式多級離心泵

36-額定流量(m3/h)

12-額定揚程

5-泵級數

GDL型立式多級離心泵性能參數表
型號	級 數	流量		揚 程	轉 速	效率	電機功率
Model	級 數	（m3/h）	(L/S）	（m）	（r/min）	（%）	（kw）
25GDL2-12	3	1.4	0.39	38	2900	23	1.1
		2.0	0.56	36		30
		2.4	0.67	33		32
	4	1.4	0.39	50		23	1.1
		2.0	0.56	48		30
		2.4	0.67	44		32
	5	1.4	0.39	63		23	1.5
		2.0	0.56	60		30
		2.4	0.67	55		32
	6	1.4	0.39	76		23	1.5
		2.0	0.56	72		30
		2.4	0.67	66		32
	7	1.4	0.39	88		23	2.2
		2.0	0.56	84		30
		2.4	0.67	77		32
	8	1.4	0.39	101		23	2.2
		2.0	0.56	96		30
		2.4	0.67	88		32
	9	1.4	0.39	114		23	2.2
		2.0	0.56	108		30
		2.4	0.67	99		32
	10	1.4	0.39	126		23	3
		2.0	0.56	120		30
		2.4	0.67	110		32
	11	1.4	0.39	139		23	3
		2.0	0.56	132		30
		2.4	0.67	121		32
	12	1.4	0.39	152		23	3
		2.0	0.56	141		30
		2.4	0.67	132		32
25GDL3-10	2	2.4	0.67	20.8	2900	38	0.75
		3.0	0.83	20		42
		4.7	1.31	15.4		44
	3	2.4	0.67	31.2		38	1.1
		3.0	0.83	30		42
		4.7	1.31	23.1		44
	4	2.4	0.67	41.6		38	1.5
		3.0	0.83	40		42
		4.7	1.31	30.8		44
	5	2.4	0.67	52		38	1.5
		3.0	0.83	50		42
		4.7	1.31	38.5		44
	6	2.4	0.67	62.4		38	2.2
		3.0	0.83	60		42
		4.7	1.31	46.2		44
	7	2.4	0.67	72.8		38	2.2
		3.0	0.83	70		42
		4.7	1.31	53.9		44
	8	2.4	0.67	83.2		38	2.2
		3.0	0.83	80		42
		4.7	1.31	61.6		44
	9	2.4	0.67	93.6		38	2.2
		3.0	0.83	90		42
		4.7	1.31	69.3		44
	10	2.4	0.67	104		38	3
		3.0	0.83	100		42
		4.7	1.31	77		44
	11	2.4	0.67	114.4		38	3
		3.0	0.83	100		42
		4.7	1.31	84.7		44
	12	2.4	0.67	124.8		38	4
		3.0	0.83	120		42
		4.7	1.31	92.4		44
	13	2.4	0.67	135.2		38	4
		3.0	0.83	130		42
		4.7	1.31	100.1		44
	14	2.4	0.67	145.6		38	4
		3.0	0.83	140		42
		4.7	1.31	107.8		44
	15	2.4	0.67	156		38	4
		3.0	0.83	150		42
		4.7	1.31	115.5		44
25GDL4-11	3	2.8	0.78	36	2900	32	1.1
		4.0	1.11	33		40
		4.8	1.33	28.5		41
	4	2.8	0.78	48		32	1.5
		4.0	1.11	44		40
		4.8	1.33	38		41
	5	2.8	0.78	60		32	2.2
		4.0	1.11	55		40
		4.8	1.33	47.5		41
	6	2.8	0.78	72		32	2.2
		4.0	1.11	66		40
		4.8	1.33	57		41
	7	2.8	0.78	84		32	3
		4.0	1.11	77		40
		4.8	1.33	66.5		41
	8	2.8	0.78	96		32	3
		4.0	1.11	88		40
		4.8	1.33	76		41
	9	2.8	0.78	108		32	3
		4.0	1.11	99		40
		4.8	1.33	85.5		41
	10	2.8	0.78	120		32	4
		4.0	1.11	110		40
		4.8	1.33	95		41
	11	2.8	0.78	132		32	4
		4.0	1.11	121		40
		4.8	1.33	104.5		41
	12	2.8	0.78	144		32	4
		4.0	1.11	132		40
		4.8	1.33	114		41
	13	2.8	0.78	156		32	4
		4.0	1.11	143		40
		4.8	1.33	123.5		41
40GDL6-12	3	4.2	1.17	41	2900	43	1.5
		6.0	1.67	36		52
		7.2	2.0	30.5		52
	4	4.2	1.17	54		43	2.2
		6.0	1.67	48		52
		7.2	2.0	40.6		52
	5	4.2	1.17	68		43	2.2
		6.0	1.67	60		52
		7.2	2.0	51		52
	6	4.2	1.17	82		43	3
		6.0	1.67	72		52
		7.2	2.0	61		52
	7	4.2	1.17	95		43	3
		6.0	1.67	84		52
		7.2	2.0	71		52
	8	4.2	1.17	109		43	4
		6.0	1.67	96		52
		7.2	2.0	81		52
	9	4.2	1.17	123		43	4
		6.0	1.67	108		52
		7.2	2.0	91		52
	10	4.2	1.17	136		43	4
		6.0	1.67	120		52
		7.2	2.0	102		52
	11	4.2	1.17	150		43	5.5
		6.0	1.67	132		52
		7.2	2.0	112		52
	12	4.2	1.17	164		43	5.5
		6.0	1.67	144		52
		7.2	2.0	122		52
40GDL6-15	2	4.2	1.17	34	2900	45	1.5
		6.0	1.67	30		53
		7.2	2	24		50
	3	4.2	1.17	51		45	2.2
		6.0	1.67	45		53
		7.2	2	36		50
	4	4.2	1.17	68		45	2.2
		6.0	1.67	60		53
		7.2	2	48		50
	5	4.2	1.17	85		45	3
		6.0	1.67	75		53
		7.2	2	60		50
	6	4.2	1.17	102		45	3
		6.0	1.67	90		53
		7.2	2	72		50
	7	4.2	1.17	119		45	4
		6.0	1.67	105		53
		7.2	2	84		50
	8	4.2	1.17	136		45	4
		6.0	1.67	120		53
		7.2	2	96		50
	9	4.2	1.17	153		45	5.5
		6.0	1.67	135		53
		7.2	2	108		50
	10	4.2	1.17	165		45	5.5
		6.0	1.67	150		53
		7.2	2	120		50
	11	4.2	1.17	189		45	7.5
		6.0	1.67	165		53
		7.2	2	132		50
	12	4.2	1.17	204		45	7.5
		6.0	1.67	180		53
		7.2	2	144		50
50GDL12-15	2	8.4	2.33	36	2900	48	2.2
		12.0	3.33	30		56
		14.4	4.0	24		58
	3	8.4	2.33	54		48	3
		12.0	3.33	45		56
		14.4	4.0	36		58
	4	8.4	2.33	78		48	4
		12.0	3.33	60		56
		14.4	4.0	48		58
	5	8.4	2.33	90		48	5.5
		12.0	3.33	75		56
		14.4	4.0	60		58
	6	8.4	2.33	108		48	5.5
		12.0	3.33	90		56
		14.4	4.0	72		58
	7	8.4	2.33	126		48	7.5
		12.0	3.33	105		56
		14.4	4.0	84		58
	8	8.4	2.33	144		48	7.5
		12.0	3.33	120		56
		14.4	4.0	96		58
	9	8.4	2.33	162		48	11
		12.0	3.33	135		56
		14.4	4.0	108		58
	10	8.4	2.33	180		48	11
		12.0	3.33	150		56
		14.4	4.0	120		58
50GDL18-15	2	12.6	3.5	36	2900	53	3
		18.0	5.0	30		62
		21.6	6.0	24		62
	3	12.6	3.5	54		53	4
		18.0	5.0	45		62
		21.6	6.0	37.5		62
	4	12.6	3.5	72		53	5.5
		18.0	5.0	60		62
		21.6	6.0	50		62
	5	12.6	3.5	90		53	7.5
		18.0	5.0	75		62
		21.6	6.0	62.5		62
	6	12.6	3.5	108		53	7.5
		18.0	5.0	90		62
		21.6	6.0	75		62
	7	12.6	3.5	126		53	11
		18.0	5.0	105		62
		21.6	6.0	82.4		62
	8	12.6	3.5	144		53	11
		18.0	5.0	120		62
		21.6	6.0	100		62
	9	12.6	3.5	162		53	15
		18.0	5.0	135		62
		21.6	6.0	112.5		62
	10	12.6	3.5	180		53	15
		18.0	5.0	150		62
		21.6	6.0	125		62
50GDL18-20	2	12.0	3.33	44	2900	67	4
		18.0	5	40		69
		24.0	6.67	33		64
	3	12.0	3.33	66		67	5.5
		18.0	5	60		69
		24.0	6.67	49.5		64
	4	12.0	3.33	88		67	7.5
		18.0	5	80		69
		24.0	6.67	66		64
	5	12.0	3.33	110		67	11
		18.0	5	100		69
		24.0	6.67	82.5		64
	6	12.0	3.33	132		67	11
		18.0	5	120		69
		24.0	6.67	99		64
	7	12.0	3.33	154		67	15
		18.0	5	140		69
		24.0	6.67	115.5		64
	8	12.0	3.33	176		67	15
		18.0	5	160		69
		24.0	6.67	132		64
65GDL24-12	2	16.8	4.67	27	2900	56	3
		24.0	6.67	24		65
		28.8	8.0	22		67
	3	16.8	4.67	40.5		56	4
		24.0	6.67	36		65
		28.8	8.0	33		67
	4	16.8	4.67	54		56	5.5
		24.0	6.67	48		65
		28.8	8.0	44		67
	5	16.8	4.67	67.5		56	7.5
		24.0	6.67	60		65
		28.8	8.0	55		67
	6	16.8	4.67	87		56	7.5
		24.0	6.67	72		65
		28.8	8.0	66		67
	7	16.8	4.67	94.5		56	11
		24.0	6.67	84		65
		28.8	8.0	77		67
	8	16.8	4.67	108		56	11
		24.0	6.67	96		65
		28.8	8.0	88		67
	9	16.8	4.67	121.5		56	15
		24.0	6.67	108		65
		28.8	8.0	99		67
	10	16.8	4.67	135		56	15
		24.0	6.67	120		65
		28.8	8.0	110		67
65GDL24-20	2	18.0	5	44	2900	67	5.5
		24.0	6.67	40		69
		30.0	8.33	33		64
	3	18.0	5	66		67	7.5
		24.0	6.67	60		69
		30.0	8.33	49.5		64
	4	18.0	5	88		67	11
		24.0	6.67	80		69
		30.0	8.33	66		64
	5	18.0	5	110		67	11
		24.0	6.67	100		69
		30.0	8.33	82.5		64
	6	18.0	5	132		67	15
		24.0	6.67	120		69
		30.0	8.33	99		64
	7	18.0	5	154		67	15
		24.0	6.67	140		69
		30.0	8.33	115.5		64
	8	18.0	5	176		67	18.5
		24.0	6.67	160		69
		30.0	8.33	132		64
80GDL36-12	2	25.2	7	27	2900	60	4
		36.0	10	24		68
		43.2	12	21		73
	3	25.2	7	40.5		60	5.5
		36.0	10	36		68
		43.2	12	31.5		73
	4	25.2	7	54		60	7.5
		36.0	10	48		68
		43.2	12	42		73
	5	25.2	7	67.5		60	11
		36.0	10	60		68
		43.2	12	52.5		73
	6	25.2	7	81		60	11
		36.0	10	72		68
		43.2	12	63		73
	7	25.2	7	94.5		60	15
		36.0	10	84		68
		43.2	12	73.5		73
	8	25.2	7	108		60	15
		36.0	10	96		68
		43.2	12	84		73
	9	25.2	7	121.5		60	18.5
		36.0	10	108		68
		43.2	12	94.5		73
	10	25.2	7	135		60	18.5
		36.0	10	120		68
		43.2	12	105		73
80GDL36-20	2	27.0	7.5	45.5	2900	70	7.5
		36.0	10	40		72.5
		43.2	12	34		67
	3	27.0	7.5	68.3		70	11
		36.0	10	60		72.5
		43.2	12	51		67
	4	27.0	7.5	91		70	15
		36.0	10	80		72.5
		43.2	12	68		67
	5	27.0	7.5	113.8		70	18.5
		36.0	10	100		72.5
		43.2	12	85		67
	6	27.0	7.5	136.5		70	22
		36.0	10	120		72.5
		43.2	12	102		67
	7	27.0	7.5	159.3		70	22
		36.0	10	140		72.5
		43.2	12	119		67
	8	27.0	7.5	182		70	30
		36.0	10	160		72.5
		43.2	12	136		67
80GDL50-20	2	40.0	11.1	43.6	2900	70	11
		50.0	13.9	40		75
		68.4	19	31.7		70
	3	40.0	11.1	65.4		70	15
		50.0	13.9	60		75
		68.4	19	47.5		70
	4	40.0	11.1	87.2		70	18.5
		50.0	13.9	80		75
		68.4	19	63.4		70
	5	40.0	11.1	109		70	22
		50.0	13.9	100		75
		68.4	19	79.3		70
	6	40.0	11.1	130.8		70	30
		50.0	13.9	120		75
		68.4	19	95.1		70
	7	40.0	11.1	152.6		70	30
		50.0	13.9	140		75
		68.4	19	112		70
	8	40.0	11.1	174.5		70	37
		50.0	13.9	160		75
		68.4	19	128.8		70
80GDL54-14	2	37.8	10.5	32	2900	60	7.5
		54.0	15	28		68
		64.8	18	25		73
	3	37.8	10.5	45		60	11
		54.0	15	42		68
		64.8	18	37.5		73
	4	37.8	10.5	64		60	15
		54.0	15	56		68
		64.8	18	50		73
	5	37.8	10.5	80		60	18.5
		54.0	15	70		68
		64.8	18	62.5		73
	6	37.8	10.5	96		60	18.5
		54.0	15	84		68
		64.8	18	75		73
	7	37.8	10.5	112		60	22
		54.0	15	98		68
		64.8	18	87.5		73
	8	37.8	10.5	128		60	30
		54.0	15	112		68
		64.8	18	100		73
	9	37.8	10.5	144		60	30
		54.0	15	126		68
		64.8	18	112.5		73
	10	37.8	10.5	160		60	37
		54.0	15	140		68
		64.8	18	125		73
100GDL72-14	2	50.4	14	32	2900	64	11
		72.0	20	28		72
		86.4	24	24		73
	3	50.4	14	48		64	15
		72.0	20	42		72
		86.4	24	36		73
	4	50.4	14	64		64	18.5
		72.0	20	56		72
		86.4	24	48		73
	5	50.4	14	80		64	22
		72.0	20	70		72
		86.4	24	60		73
	6	50.4	14	96		64	30
		72.0	20	84		72
		86.4	24	72		73
	7	50.4	14	112		64	30
		72.0	20	98		72
		86.4	24	84		73
	8	50.4	14	128		64	37
		72.0	20	112		72
		86.4	24	96		73
	9	50.4	14	114		64	37
		72.0	20	126		72
		86.4	24	108		73
	10	50.4	14	160		64	45
		72.0	20	140		72
		86.4	24	120		73
100GDL72-20	2	54.0	15	49	2900	70.6	15
		72.0	20	40		73.3
		90.0	25	31		68
	3	54.0	15	74		70.6	18.5
		72.0	20	60		73.3
		90.0	25	47		68
	4	54.0	15	99		70.6	30
		72.0	20	80		73.3
		90.0	25	63		68
	5	54.0	15	124		70.6	30
		72.0	20	100		73.3
		90.0	25	79		68
	6	54.0	15	148		70.6	37
		72.0	20	120		73.3
		90.0	25	95		68
	7	54.0	15	173		70.6	45
		72.0	20	140		73.3
		90.0	25	110		68
	8	54.0	15	198		70.6	55
		72.0	20	160		73.3
		90.0	25	126		68
100GDL100-20	2	70	19.4	46	2900	65	18.5
		100	27.7	40		74
		120	33.3	34		73
	3	70	19.4	69		65	30
		100	27.7	60		74
		120	33.3	51		73
	4	70	19.4	92		65	37
		100	27.7	80		74
		120	33.3	68		73
	5	70	19.4	115		65	45
		100	27.7	100		74
		120	33.3	85		73
	6	70	19.4	138		65	55
		100	27.7	120		74
		120	33.3	102		73
	7	70	19.4	161		65	75
		100	27.7	140		74
		120	33.3	119		73
	8	70	19.4	181		65	75
		100	27.7	160		74
		120	33.3	136		73
	9	70	19.4	207		65	75
		100	27.7	180		74
		120	33.3	153		73
	10	70	19.4	230		65	90
		100	27.7	200		74
		120	33.3	170		73
125GDL100-20	2	70	19.4	46	2900	69	18.5
		100	27.7	40		78
		120	33.3	34		77
	3	70	19.4	69		69	30
		100	27.7	60		78
		120	33.3	51		77
	4	70	19.4	92		69	37
		100	27.7	80		78
		120	33.3	68		77
	5	70	19.4	115		69	45
		100	27.7	100		78
		120	33.3	85		77
	6	70	19.4	138		69	55
		100	27.7	120		78
		120	33.3	102		77
	7	70	19.4	161		69	75
		100	27.7	140		78
		120	33.3	119		77
	8	70	19.4	181		69	75
		100	27.7	160		78
		120	33.3	136		77
	9	70	19.4	207		69	75
		100	27.7	180		78
		120	33.3	153		77
	10	70	19.4	230		69	90
		100	27.7	200		78
		120	33.3	170		77
150GDL160-20	2	112	31.1	46	2900	69	30
		160	44.4	40		78
		192	53.3	34		77
	3	112	31.1	69		69	37
		160	44.4	60		78
		192	53.3	51		77
	4	112	31.1	92		69	55
		160	44.4	80		78
		192	53.3	68		77
	5	112	31.1	115		69	75
		160	44.4	100		78
		192	53.3	85		77
	6	112	31.1	138		69	75
		160	44.4	120		78
		192	53.3	102		77
	7	112	31.1	161		69	90
		160	44.4	140		78
		192	53.3	119		77
	8	112	31.1	181		69	110
		160	44.4	160		78
		192	53.3	136		77
	9	112	31.1	207		69	110
		160	44.4	180		78
		192	53.3	153		77
	10	112	31.1	230		69	132
		160	44.4	200		78
		192	53.3	170		77
150GDL160-25	2	112	31.1	56	2900	69	37
		160	44.4	50		78
		192	53.3	44		77
	3	112	31.1	84		69	55
		160	44.4	75		78
		192	53.3	66		77
	4	112	31.1	112		69	75
		160	44.4	100		78
		192	53.3	80		77
	5	112	31.1	140		69	90
		160	44.4	125		78
		192	53.3	110		77
	6	112	31.1	180		69	110
		160	44.4	150		78
		192	53.3	142		77
	7	112	31.1	186		69	110
		160	44.4	175		78
		192	53.3	154		77
	8	112	31.1	214		69	132
		160	44.4	200		78
		192	53.3	176		77

上一產品：CDL/CDLF輕型立式多級泵

下一產品：CDLK型浸入式多級離心泵

相關產品
